德永佳印染废水处理中水回用工程设计案例

返回列表 来源: 发布日期: 2019.12.19


工程概述

东莞德永佳纺织制衣有限公司成立于一九九二年,位于东莞市麻涌镇鸥涌村,占地面积1000多亩,员工8000多人,是一家生产和销售高档织物面料的织染及后整理加工(含高档染整布、高档色布、高档针织胚布、高档染整色纱等产品和织前生产工序)。设立研发中心,从事针织布、色纱的研究和开发。从事道路普通货运(凭许可证经营)的有限责任公司(外商独资)。三人行环境此次印染废水处理方案总设计水量为70000m³/d,回用水量为36000m³/d,回用率为51.43%,回用水水质到达国家标准《城市污水再生工业用水水质》GB/19923-2005中工艺与产品用水的指标要求。


废水特点来源


印染废水具有有机污染物含量高、碱性大、水质变化大等特点,属难处理的工业废水之一,废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。


设计进水水质

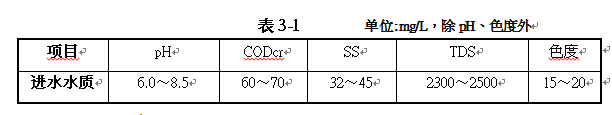

1、进水水质

印染工业废水处理

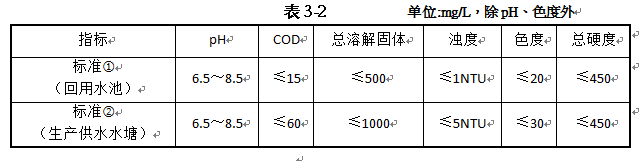

2、中水回用水质

中水回用工程水质

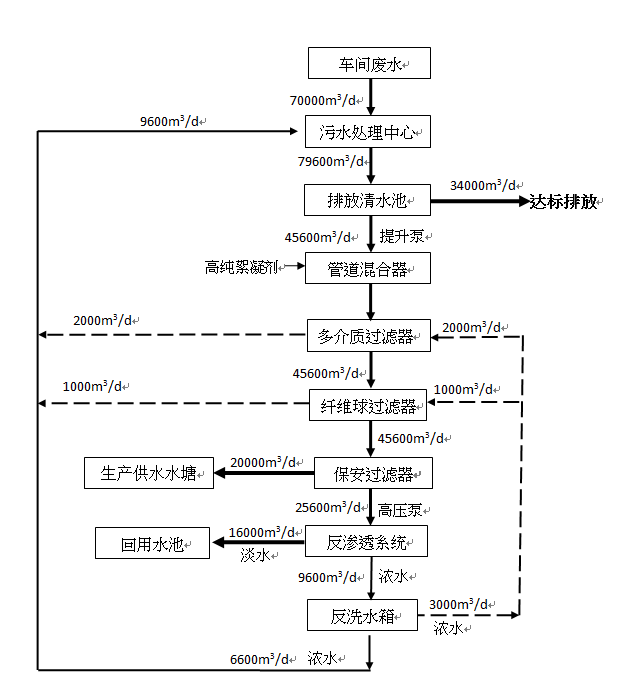

污水工艺流程

印染工业废水处理工程

设计工艺优点

管道混合器

  管道混合器一般为三节组成(也可根据混合介质的性能增加节数)。每节混合器有一个180°扭曲的固定螺旋叶片,分左旋和右旋两种。相邻两节中的螺旋叶片旋转方向相反,并相错90°。为便于安装螺旋叶片,筒体做成两个半圆形,两端均用法兰连接,筒体缝隙之间用环氧树脂粘合,保证其密封要求。混合器的螺旋叶片不动,仅是被混合的物料或介质的运动,流体通过它除产生降压外,它不用外部能源。主要是流动分割、径向混合、反向旋转,两种介质不断激烈掺混扩散,达到混合目的。

  管道混合器内投加高纯絮凝剂,进一步使废水中的胶体形成大的絮凝体,有助于提高后续多介质过滤器的效率,提高出水水质。

多介质过滤器

  本系统设计多介质过滤器并联运行。

  内置无烟煤和石英砂滤料,通过投加高效絮凝剂后,水中胶体物质会失稳形成悬浮物,未完全沉淀的悬浮物经过多介质过滤,能降低水的浊度,还可以使水中的有机物质、细菌等随着浊度的降低而被大量去除,经过多介质过滤器过滤精度在50μm左右,可有效去除水中的悬浮物,并对水中的胶体、铁、有机物等污染物有明显的去除作用。并具有过滤速度快、截污容量大等优点。

 纤维球过滤器

  本系统设计纤维球过滤器系统并联运行。

  过滤精度高,水中悬浮物的去除率可接近100%,对细菌、病毒、大分子有机物、胶体、铁等杂质有明显地去除作用。

  过滤速度快,一般为30-45m/h,最高可达80m/h。相当于其它颗粒滤料(无烟煤、石英砂、磁铁矿等)2-3倍。

  截污容量大,一般为5-15kg/m,是传统石英砂过滤器的2倍以上。

  综合性价比高,在相同处理量,相同来水指标情况下,改性纤维球过滤器比其它过滤器仅减少设备投资一项上就达到50%以上(性能价格比),污水处理指标提高一个等级。

  占地面积小,制取相同的水量,占地面积为石英砂过滤器的1/3以下。

  吨水造价低,反洗水仅为制水量的2%左右,尤其是它可以利用滤前水进行反洗,所以,其吨水造价仅为传统过滤器的1/3左右。

  自耗水量低,仅为周期制水量的1~3%,可用原水进行反洗。

  不需要更换滤元,滤元被污染后可方便地进行清洗,恢复过滤性能。

  易反洗,反洗时,纤维滤料充分疏松,在气泡及水力的作用下,反洗再生非常彻底。

  机械强度高,使用寿命长,操作简单、维护方便、运行可靠:高分子丙纶纤维滤料的使用寿命在十年以上。它比石英砂的强度高,通常的过滤及反洗强度,不会发生破损和跑料。

保安过滤器

  也称作精密过滤装置,主要用在多介质预处理过滤之后,反渗透膜过滤设备之前。用来滤除经多介质过滤后的细小物质(例如微小的石英沙,纤维球破损颗粒等),以确保水质过滤精度及保护膜过滤元件不受大颗粒物质的损坏。精密过滤装置内装的过滤滤芯精度等级可分为0.5us,1us,5us,10us等,根据不同的使有场合选用不同的过滤精度,以保证后出水精度及保证后级膜元件的安全。

反渗透系统

  本系统设计10套系统并联独立运行,每套系统由24支膜壳,96支膜元件组成。

  反渗透又称逆渗透,是一种以压力差为推动力,从溶液中分离出溶剂的膜分离操作。对膜一侧的料液施加压力,当压力超过它的渗透压时,溶剂会逆着自然渗透的方向作反向渗透。从而在膜的低压侧得到透过的溶剂,即渗透液;高压侧得到浓缩的溶液,即浓缩液。

  反渗透膜能截留水中的各种无机离子、胶体物质和大分子溶质,从而取得净制的水。也可用于大分子有机物溶液的预浓缩。由于反渗透过程简单,能耗低,近20年来得到迅速发展。

电控系统

  每套RO系统有一套RO膜体,一个保安过滤器,一个进水电动阀,一个进水手动阀组成。

  开机时,所有多介质过滤器、纤维球过滤器全部运行,当保安过滤进水总管到一定压力(0.1Mpa)时,每个RO膜组启动。

  关机时,先关单个RO膜组的进水电动阀,按程序关闭整套RO膜组,后关原水泵,再关多介质过滤及纤维球过滤器。

  采用自控系统控制整套系统的运行。可以实现自动化控制。电气配件采用国内知名品牌,保护了电控系统的质量及稳定运行。

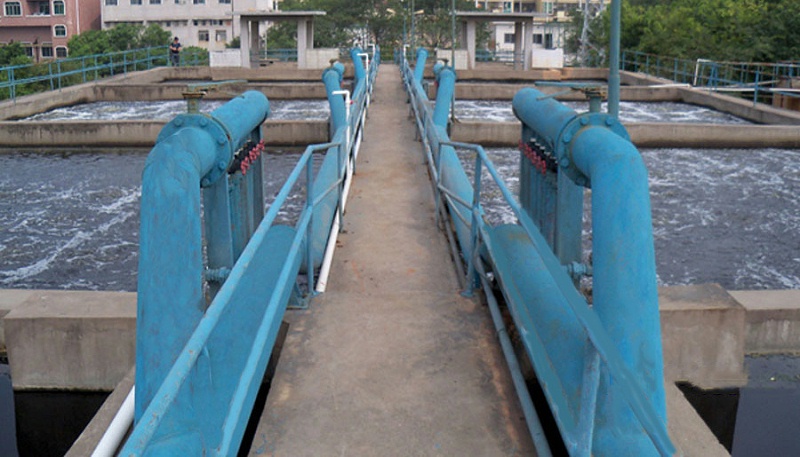

工程图片


印染废水处理工程1
