世博酸洗磷化废水处理工程案例

返回列表 来源: 发布日期: 2019.12.11

工程概述

河北世博自行车配件厂位于河北省邢台市广宗县,公司在生产过程中产生80吨/天的工业废水,其中酸洗磷化废水55吨/天、不锈钢酸洗废水处理25吨/天,三人行环境提供了从方案设计,工程施工、设备安装,调试运营一站式解决方案。

废水特点来源

不锈钢酸洗磷化废水,其中所含的镍、铬等是一类重金属污染物,其需与磷化废水分开处理


设计出水质

1、设计出水的水质:

酸洗磷化废水处理

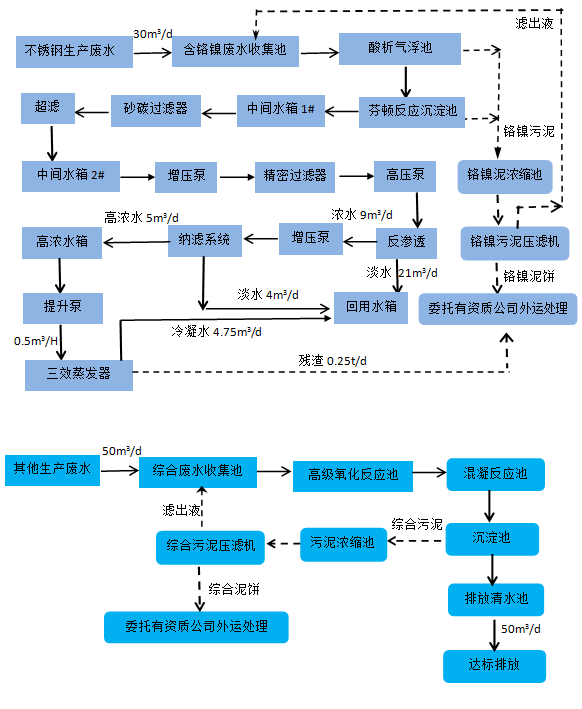

污水工艺流程

电镀工业废水技术工艺改进

工艺设施说明

1、不锈钢酸洗废水收集池

世博自行车配件厂日产30吨的不锈钢酸洗磷化废水处理,其中所含的镍、铬等是一类重金属污染物,其需与磷化废水分开处理,因此,在废水的源头就需要严格分类,并设施专门的收集池进行收集。

2、酸析气浮装置

原水水质呈酸性,利用酸析气浮池,加入胶束凝聚剂,在酸性条件下,把废水中的油类物质解析出来,并形成浮渣去除。浮渣直接进入铬镍污泥浓缩池。这对后续的深度净化工艺起到很好的推动作用。

3、芬顿反应沉淀池

经过酸析气浮后的废水,水质仍显酸性,同时水中含有一定量的二价铁离子,此事加入一定量的双氧水,直接在原水中发生芬顿反应,产生大量的羟基自由基,可以降解废水中溶解的COD物质,对后续膜系统的稳定运行提供有力保障。 芬顿反应后的废水,进行混凝沉淀,沉淀池出水进入中水回用系统。沉淀产生的污泥进入铬镍污泥浓缩池进行处理。经单独的污泥压滤机压滤后,上清液返回镍铬废水收集池,含镍铬污泥独立存放和转运。

4、石英砂过滤器

石英砂过滤器又称浅层介质过滤器(英文:Shallow medium filter),它是利用石英砂作为过滤介质,在一定的压力下,把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤,有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等,最终达到降低水浊度、净化水质效果的一种高效过滤设备。

石英砂滤器常温操作、耐酸碱、氧化,pH适用范围为2-13。系统配置完善的保护装置和监测仪表,且具有反冲洗功能,泥垢等污染物很快被冲走,耗水量少,按用户要求可设置全自动功能。在一定的压力下,使原液通过该介质的絮凝、吸附、截留,去除杂质,从而达到过滤的目的。其内装的填料为石英砂,其过滤精度在0.005-0.01m之间,可有效去除胶体微粒及高分子有机物。

5、活性碳过滤器

活性炭过滤器能够吸附前级过滤中无法去除的余氯以防止后级反渗透膜受其氧化降解,同时还吸附从前级泄漏过来的小分子有机物等污染性物质,对水中异味、胶体及色素、重金属离子等有较明显的吸附去除作用,还具有降低COD的作用。可以进一步降低RO进水的SDI值,保证SDI <5,TOC<2.Oppm。 活性炭过滤器主要利用含碳量高、分子量大、比表面积大的活性炭有机絮凝体对水中杂质进行物理吸附,达到水质要求,当水流通过活性炭的孔隙时,各种悬浮颗粒、有机物等在范德华力的作用下被吸附在活性炭孔隙中;同时,吸附于活性炭表面的氯(次氯酸)在炭表面发生化学反应,被还原成氯离子,从而有效地去除了氯,确保出水余氯量小于0.1ppm,满足RO膜的运行条件。随时间推移活性炭的孔隙内和颗粒之间的截留物逐渐增加,使滤器的前后压差随之升高,直至失效。在通常情况下,根据过滤器的前后压差,利用逆向水流反洗滤料,使大部分吸附于活性炭孔隙中的截留物剥离并被水流带走,恢复吸附功能;当活性炭达到饱和吸附容量彻底失效时,应对活性炭再生或更换活性炭,以满足工程要求。

6、蒸发系统

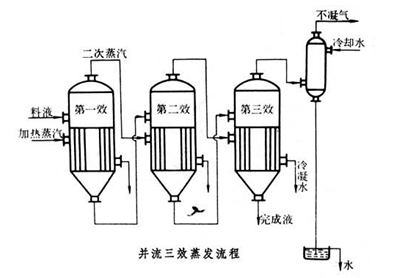

       浓水5吨/日,含盐量约30000mg/L,直接进三效蒸发系统蒸发,冷凝水约4.75吨/日循环使用,蒸发残液约0.25吨/日,委外处理。 三效蒸发器脱盐法是利用浓缩结晶系统将废液中的无机盐通过蒸发的方式加以去除的方法。三效蒸发器是由相互串联的三个蒸发器组成,低温(90℃左右)加热蒸气被引入第一效,加热其中的废液,产生的蒸气被引入第二效作为加热蒸气,使第二效的废液以比第一效更低的温度蒸发,这个过程一直重复到最后一效。第一效凝水返回热源处,其它各效凝水汇集后作为淡化水输出,一份的蒸气投入,可以蒸发出多倍的水出来。同时,高盐废水经过由第一效到最末效的依次浓缩,在最末效达到过饱和而结晶析出,由此实现盐分与废水的固液分离。在含盐废水的处理过程中,含盐废水进入三效浓缩结晶装置,经过三效蒸发冷凝的浓缩结晶过程,分离为淡化水(淡化水可能含有微量低沸点有机物)和浓缩晶浆废液;无机盐和部分有机物可结晶分离出来,焚烧处理为无机盐废渣;不能结晶的有机物浓缩废液委外处理;淡化水可返回生产系统替代软化水加以利用。

      三效蒸发器脱盐法具有技术成熟、可处理废水范围广、占地面积小、处理速度快、节能等优点,随着化工产业的发展,越来越多的高含盐废水需要处理,三效蒸发器脱盐法的应用将越来越广泛。

酸洗磷化废水处理蒸发

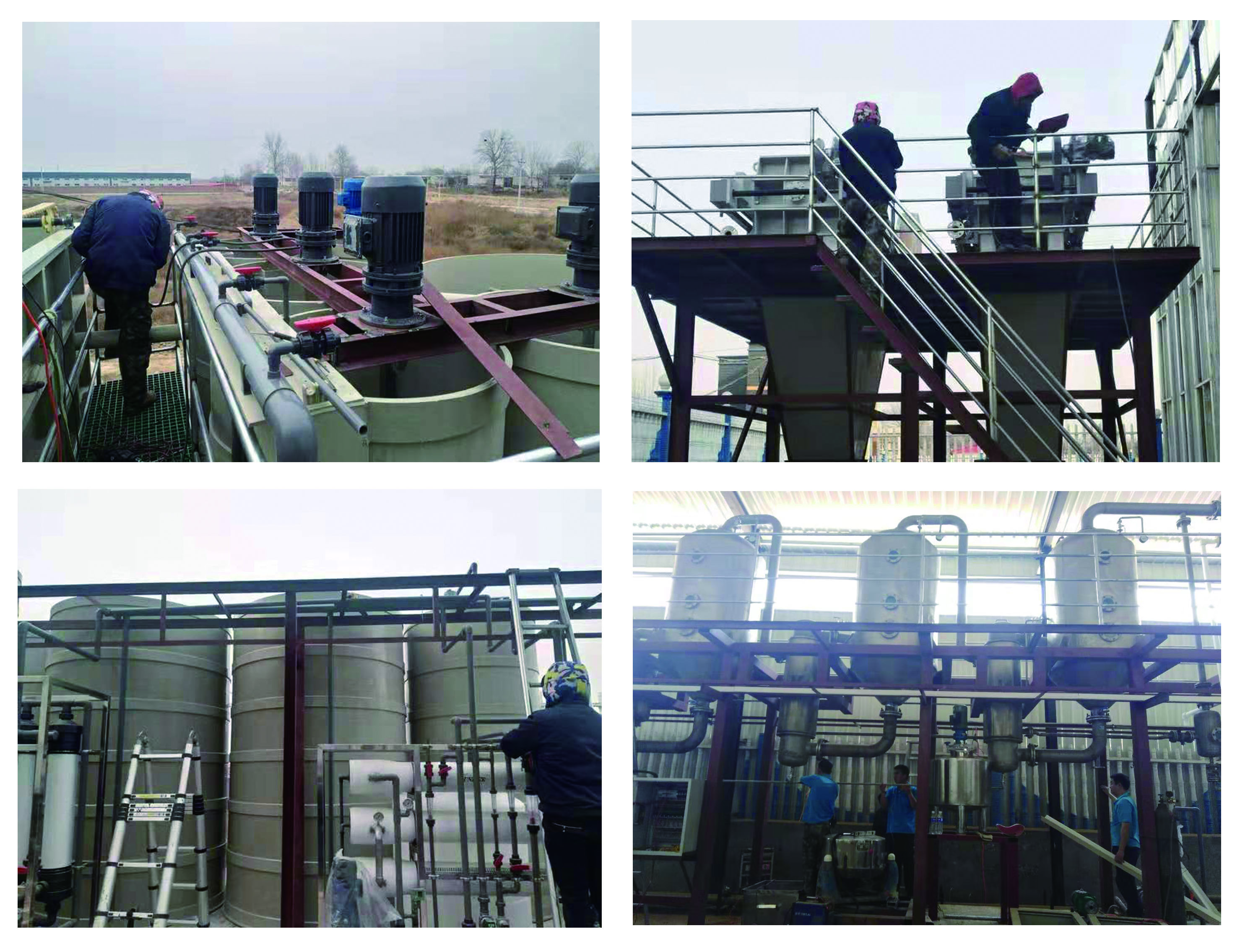

工程图片

酸洗磷化废水处理工程
