安特工业化学镍废水处理工程案例

返回列表 来源: 发布日期: 2019.12.11

工程概述

惠州安特科技有限公司位于广东省惠城区惠环斜下平南工业区,三人行环境设计范围为含镍废水从安特公司废水站高级氧化反应前开始,再回到高级氧化反应槽反应为止,过滤系统直接从排放水池取水处理后直接排放为止的设备设计,工艺设计,非标设备的设计及标准设备的选型, 其中化学镍废水处理能力120 m 3/d,按每天运行20小时,即6m3/h。排放水280m3/d, 按每天运行20小时,过滤系统设计量为14 m3/h。

废水特点来源

化学镀镍废水含有大量的次磷酸盐和其被氧化的产物亚磷酸盐,由于次磷酸钙的溶解难度较大,重金属镍含量高,不易处理,影响污水达标排放。

设计出水质

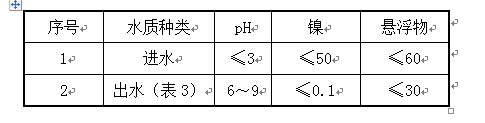

1、设计进出水的水质:

化学镍废水处理

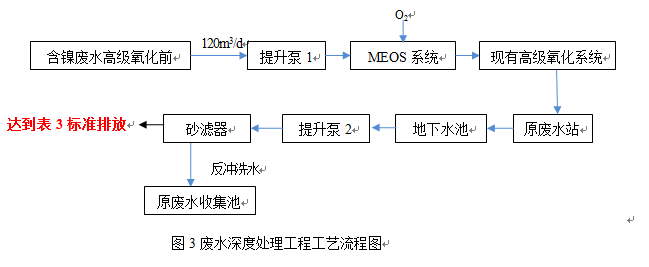

污水工艺流程

电镀工业废水处理

工艺设施说明

MEOS系统

MEOS系统是微电解反应(Micro Electrolysis)和高级氧化反应(Advanced Oxidation)有机组合系统的简称。

A、微电机反应原理

微电解反应主要通过微电解填料(简称“MEOS填料”)实现,MEOS填料的主要组分是零价铁和活性炭,另外添加了催化剂,通过高温烧结而成。

当将零价铁和碳颗粒浸没在酸性废水中时,由于铁和碳之间的电极电位差,废水中会形成无数个微原电池。这些细微电池是以电位低的铁成为阳极,电位高的碳做阴极,在含有酸性电解质的水溶液中发生电化学反应的。为了增加电位差,促进铁离子的释放,在铁-碳床中加入一定比例催化剂。其中电位低的铁成为阳极,电位高的碳成为阴极,在酸性充氧条件下发生电化学反应,其反应过程如下:

阳极(Fe): Fe- 2e→ Fe2+, Eo(Fe/Fe)=0.4V

阴极(C) : 2H++2e→ 2[H]→H2, Eo(H+/H2)=0V

反应中,产生的了初生态的Fe2+和原子H,它们具有高化学活性,能改变废水中许多有机物的结构和特性,使有机物发生断链、开环等作用。在这个反应过程中,破除次磷酸盐的络合作用,便于后续氧化反应过程中把次磷酸盐氧化为亚磷酸盐和磷酸盐,再通过混凝沉淀彻底去除。

在反应同时增加曝气,还会发生下面的反应:

O2+ 4H+ +4e→2H2O, Eo(O2)=1.23V;

O2+ 2H2O+ 4e→4OH-,Eo(O2/OH-)=0.41V;

2Fe2+ +O2+4H+→2H2O+ Fe3+。

反应中生成的OH-是出水pH值升高的原因,而由Fe2+氧化生成的Fe3+逐渐水解生成聚合度大的Fe(OH)3胶体絮凝剂,可以有效地吸附、凝聚水中的污染物,从而增强对废水的净化效果。

B、高级氧化反应原理

高级氧化反应系统利用企业原有设施。

微电解反应后加H2O2,阳极反应生成的Fe2+可作为后续催化氧化处理的催化剂,即Fe2+与H2O2构成Fenton试剂氧化体系。阴极反应生成的新生态[H]能与废水中许多组分发生氧化还原反应,破坏络合物的络合性。

Fenton试剂之所以具有极强的氧化能力,是由于HO被Fe催化分解产生·OH(羟基自由基)。能有效降解大分子为小分子,破除络合物的络合特性。

C、去除磷酸盐和镍离子的反应原理

化学镀镍废水中含有大量的次磷酸盐和其被氧化的产物亚磷酸盐,由于次磷酸钙的溶解度较大,直接采用CaO沉淀法不能有效的除去次磷酸盐,经过MEOS系统微电解破络合后的次磷酸根,在高级氧化反应阶段通过添加适当的氧化剂双氧水即可除去。当废液的pH值在7左右时,亚磷酸钙的溶解度将急剧下降,试验表明,在pH值为5.5~7时,废水中亚磷酸盐的除去率在95%以上。对于未彻底除去的亚磷酸盐利用芬顿试剂产生的·OH(羟基自由基)作为氧化剂将多余的次磷酸盐及亚磷酸盐氧化为磷酸盐。在含有磷酸盐的废液中加入CaO,调节废液的pH值在9.5以上,磷酸钙的溶解度较小,生成的沉淀物很容易过滤除去。

经过MEOS反应后,镍离子被破除络合,以裸态即离子状态存在废水中,在后续的反应沉淀池中只要调pH11~12混凝沉淀即可全部去除,从而保证排放水达标。

D、MEOS系统的优点

MEOS系统采用三相流化床技术,气、液、固三相在流化床内充分接触反应,铁碳颗粒在废水中是不停运动、摩擦的,犹如沸腾般,故又称“沸腾床”,填料表面不断更新,不会发生板结,反应活性强。我们应用结果证实,流化床内反应15分钟效果远比渗滤床3个小时好,效率提高10多倍。

利用MEOS系统强的破络和及氧化还原能力,从而把化学镀镍废水中的络合物破解进而把镍离子离解出来,把次磷酸盐氧化成磷酸盐,再通过后续混凝沉淀除去,确保出水这两项离子达标。

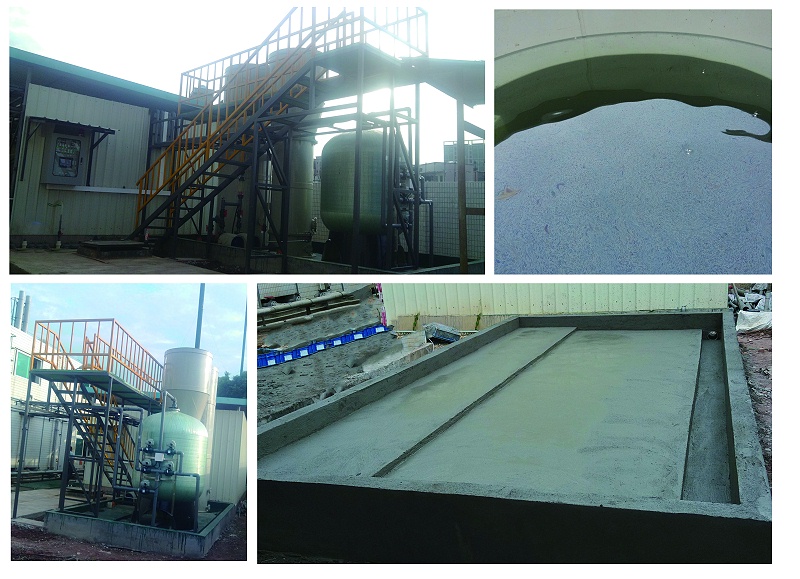

工程图片

化学镍废水处理工程
