西铁城冠利手表高浓度研磨废水处理工程案例

返回列表 来源: 发布日期: 2019.12.13

工程概述

西铁城冠利(中国)有限公司位于东莞市长安镇新民工业区,是一家专业从事来料加工机械手表和电子手表的的高科技企业。在生产过程中,会产生前处理清洗废水、酸化膜废水、化学研磨废水、滚筒研磨废水等废水及废气处理产生的废水,由于提标,节能减排,企业需回用水量60%,回用至生产车间前处理工艺清洗,排放水需要达到《地表水环境质量标准》GB3838-2002中的Ⅳ类地表水要求。三人行环境提供了从方案设计,工程施工、设备安装,调试运营一站式解决方案。

废水特点来源

公司工业废水主要是前处理清洗废水、酸化膜废水、化学研磨废水、滚筒高浓度研磨废水处理等废水及废气处理产生的废水等混合废水,处理难度大,处理效果不稳定,原污水站很难达标!

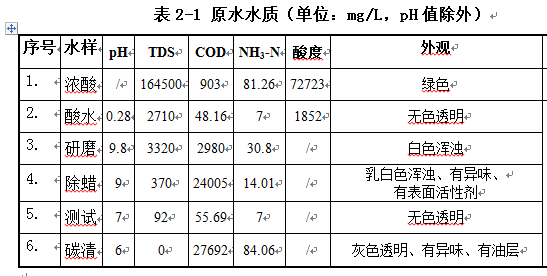

设计进水水质

1、进水水质

高浓度研磨废水处理工程

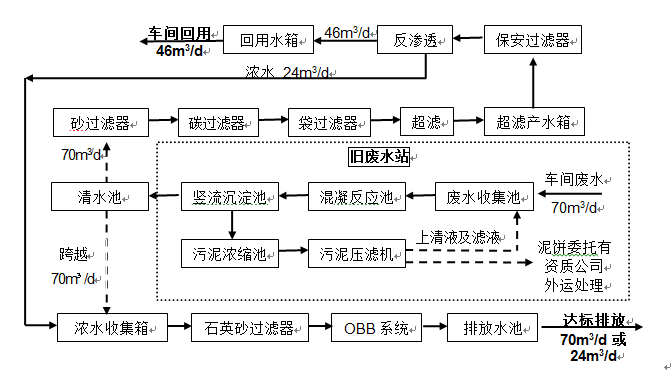

污水工艺流程

高浓度研磨废水处理

工艺介绍

1、旧废水站维修改造

对旧废水站进行维修改造,恢复旧废水站的运行。包括更换碱液储罐,维修搅拌机等等。经过旧废水站处理出水,进入后续中水回用系统。

2、新建中水回用系统

1)砂碳过滤器 旧废水站经过维修改造后,进入中水回用系统的砂碳过滤器。

砂碳过滤器是采用填料介质作为滤层的压力过滤器,主要是去除水中的悬浮物或胶态杂质,特别是能有效地去除沉淀技术不能去除的微小粒子等。针对本方案的中水回用,滤料采用高精度砂及多种组分碳的复合填料。该套设备具有过滤阻力小,比表面积大,耐酸碱性强,耐氧化,抗污染性好等优点。

2)、 袋式微滤器

经过砂碳过滤器粗过滤的废水,进入袋式过滤器。

袋滤又称为微孔过滤,它属于精密过滤,其基本原理是筛分过程,在静压差作用下过滤去除0.1100μm的微粒,一般操作压力为0.7-7kg,原料液在压差作用下,其中水溶剂透过微孔流到低压侧,为透过液,大于微孔的微粒被截留,从而实现原料液中的微粒与溶剂的分离。微滤过程对微粒的截留机理是筛分作用。微滤过滤器是采用布袋过滤,过滤布袋定期拆下来清洗即可装上使用,拆装简单方便,无需反洗装置,减少动力消耗,运行稳定性好。

3)、 超滤

超滤装置是保证出水达到RO进水标准的核心设备。

超滤原理也是一种膜分离过程原理,超滤利用一种压力活性膜,在外界推动力压力作用下截留水中胶体、颗粒和分子量相对较高的物质,而水和小的溶质颗粒透过膜的分离过程。通过膜表面的微孔筛选可截留分子量为3×10000,1×10000 的物质。当被处理水借助于外界压力的作用以一定的流速通过膜表面时,水分子和分子量小于500的溶质透过膜,而大于膜孔的微粒、大分子等由于筛分作用被截留,从而使水得到净化。也就是说,当水通过超滤膜后,可将水中含有的大部分胶体除去,同时可去除大量的有机物等。

4)、保安过滤器

在本系统中,保安过滤器是去除悬浮物的最后保障,确保反渗透膜运行的稳定性。

5)、反渗透RO

反渗透又称逆渗透,是一种以压力差为推动力,从溶液中分离出溶剂的膜分离操作。对膜一侧的料液施加压力,当压力超过它的渗透压时,溶剂会逆着自然渗透的方向作反向渗透。从而在膜的低压侧得到透过的溶剂,即渗透液高压侧得到浓缩的溶液,即浓缩液。反渗透膜能截留水中的各种无机离子、胶体物质和大分子溶质,从而取得净制的水。也可用于大分子有机物溶液的预浓缩。由于反渗透过程简单,能耗低,近20年来得到迅速发展。反渗透的产水到回用水池供车间回用,浓水到浓水收集箱,进入浓水处理系统。中水回用系统维护保养期间,生产废水经过旧废水站处理后,出水直接进入浓水收集箱,一起进度浓水处理系统。

3、浓水处理系统

1) 、浓水收集箱

收集反渗透浓水及跨越的原清水池来水。

2)、砂滤器

石英砂过滤器的独特优点在于通过优化滤料和过滤器的设计,实现了过滤器的自适应运行,滤料对原水浓度、操作条件、预处置工艺等具有很强的自适应性,即在过滤时滤床自动形成上疏下密状态,有利于在各种运行条件下保证出水水质,确保正常运行工况下出水水质悬浮物达标。反洗时滤料充分散开,清洗效果好。

3)OBB系统

OBB系统是曝气生物滤池BAF)+臭氧(O3)+曝气生物滤池(BAF)的简称,主要作用是去除COD、BOD、氨氮、色度、悬浮物。

前置曝气生物滤池的主要作用是去除废水中容易降解的小分子有机物,减少臭氧消耗量,降低运行费用。臭氧主要作用是降解大分子有机物为小分子有机物,便于后置生物滤池彻底降解。OBB工艺的结合,省去了砂滤器,节省了投资费用,同时降低臭氧的消耗,降低了运行费用,是非常优化的设计。(1)曝气生物滤池曝气生滤池简称BAF,是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺,于90年代初得到较大发展,最大规模达几十万吨每天,并发展为可以脱氮除磷。该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AO×(有害物质)的作用。曝气生物滤池集生物氧化和截留悬浮固体一体,节省了后续沉淀池(二沉池),具有容积负荷、水力负荷大,水力停留时间短,所需基建投资少,出水水质好:运行能耗低,运行费用少的特点。 其原理示意图如下图所示。

高浓度研磨废水处理

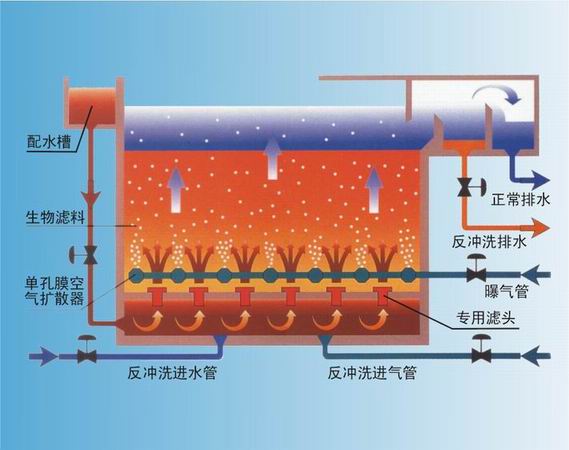

图3.4 曝气生物滤池原理展示图

臭氧氧化臭氧主要作用是去除色度和进一步降解COD。臭氧对色度去除率极高,出水色度可降为零,在很多印染废水提标工程及回用处理中有应用案例,同时利用臭氧对COD去除把关,能够保证后续回用系统的稳定性。当然无论是去除色度还是COD,都是是·OH起主要作用。人们将水处理过程中以羟基自由基(·OH)作为主要氧化剂的氧化过程称为AOPs过程,用于水处理则称为AOP法。典型的均相AOPs 过程有O3/ H2O2 O3/UV、UV/ H2O2、H2O2 / Fe2+ ( Fenton试剂) 等,在高pH 值情况下的臭氧处理也可以被认为是一种AOPs 过程,另外某些光催化氧化也是一个AOPs 过程。

高级氧化法最显著的特点是以羟基自由基为主要氧化剂与有机物发生反应,反应中生成的有机自由基可以继续参加·OH 的链式反应,或者通过生成有机过氧化物自由基后,进一步发生氧化分解反应直至降解为最终产物CO2和H2O,从而达到了氧化分解有机物的目的。·OH是一种极强的化学氧化剂,它的氧化电位比普通氧化剂(如臭氧、氯气、过氧化氢)高得多,这意味着·OH的氧化能力要大大高于普通化学氧化剂。 经过臭氧氧化反应,把剩余的大分子有机物氧化为小分子有机物,如酸、醇、酯等,若再继续氧化分解为O2和H2O,则耗能很大,经济上不可行,故再通过曝气生物滤池继续降解,大大节约了投资和运行费用。

OBB系统是我们的专利技术,此工艺针对难降解低浓度的废水处理性能稳定,效果好。设置OBB系统主要作用是去除COD和氨氮,确保排放水达到地表水四类标准。

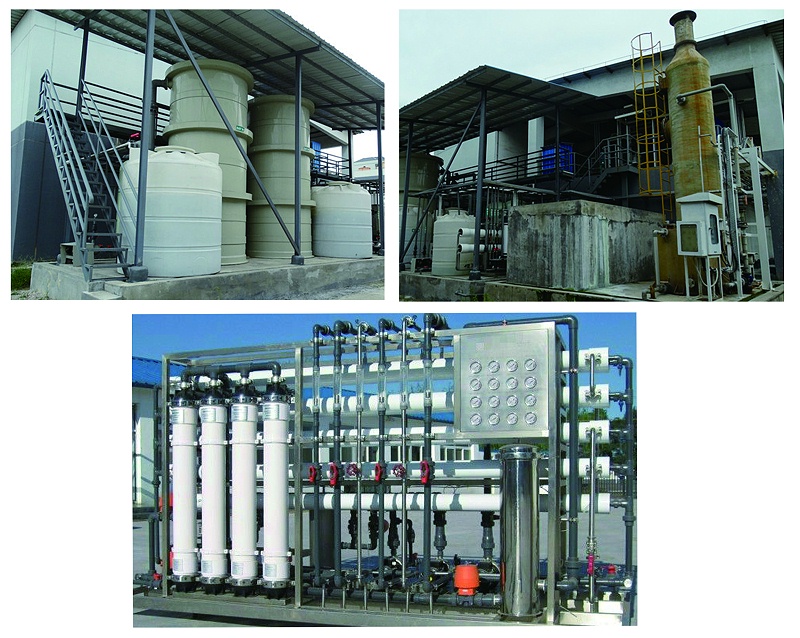

工程图片

高浓度研磨废水处理
