李洲电路板废水处理工程案例

返回列表 来源: 发布日期: 2019.12.12

工程概述

东莞李洲电子科技有限公司位于东莞市谢岗镇振兴北路9号,该公司注册资金1280万港币,为外商独资企业,主要生产单、双面板和多层板。工厂现有电镀铜、金;显影;化学沉铜;蚀刻脱膜;磨板等生产工序。电路板废水处理主要是电镀母槽废液、酸碱废液、蚀刻废液, 油墨废水(来自除胶渣及显影废液、显影后清洗) 、络合废水(来自沉铜) 、含氰废水(来自电镀金)、 综合清洗水。三人行环境提供了从方案设计,工程施工、设备安装,调试运营一站式解决方案。

废水特点来源

公司工业废水主要是电镀母槽废液、酸碱废液、蚀刻废液, 油墨废水(来自除胶渣及显影废液、显影后清洗) 、络合废水(来自沉铜) 、含氰废水(来自电镀金)、 综合清洗水,处理难度大,处理效果不稳定。

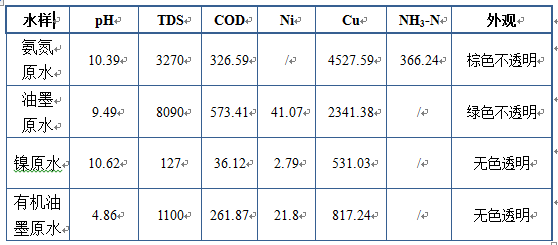

设计进水水质

1、进水水质

工业废水处理工程-李洲

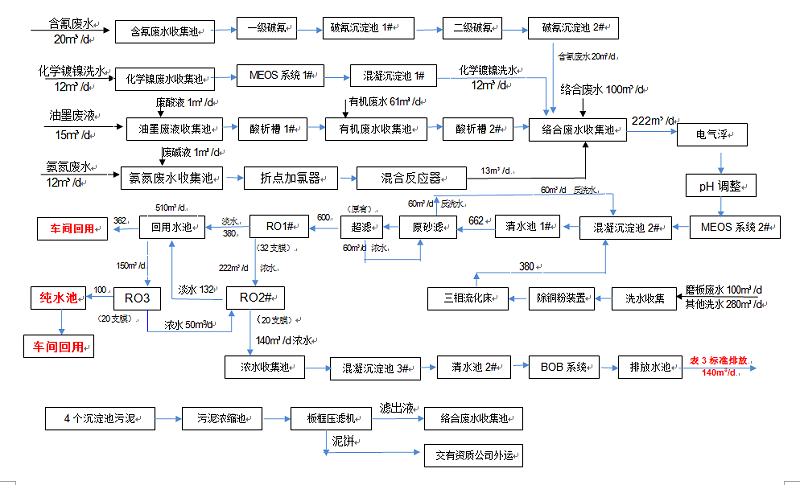

污水工艺流程

李洲工业废水处理工程

工艺介绍

综合清洗废水处理系统

综合清洗废水水质相对好,直接经过简单预处理后,进入回用系统。回用系统详述如下:

(1)砂滤 经过预处理的综合清洗废水泵进入砂滤系统,将回用水中的一部分较大的固体颗粒或容易沉降的杂质加以去除,使水的浑浊度小于5。

(2)、碳滤活性炭的比表面积大,具有很高的吸附力。可以彻底地去除残留的余氯、有机物、胶体。

3)、袋式过滤器 采用国际先进PP棉熔喷滤芯过滤。PP棉能堆留更小的悬浮物、胶体、病原体等物质,在前面工序失效的情况下仍能保证水质的安全。

(4)、超滤系统 膜分离技术,纯物理方法过滤,有效去除胶体、病菌、大分子有机物等物质;内压式毛细管膜结构,垂直交叉湍流过滤,冲洗方便彻底,滤芯不易堵塞,采用净水互冲法冲洗,产生的冲洗水重新回用到原水池中。

(5)、紫外杀菌系统活性炭过滤器可去除有机物、余氯等物质,但水体中仍含有少量的细菌、病毒及微生物,若不进行处理,则对后续的反渗透膜系统造成不同程度的膜污染现象。故本系统设置一套紫外杀菌系统,通过将一定波长范围内的紫外光投射到系统的水体中,抑制水中细菌含量到极低的程度,防止生物污染。在实际应用中,紫外杀菌能高效地杀灭细菌、霉菌、病毒和单胞藻。

(6)、反渗透反渗透是用足够的压力使溶液中的溶剂(一般指水)通过反渗透膜而分离出来,故称反渗透。根据各种物料的不同渗透压,就可以使用大于渗透压的反渗透方法达到分离的目的。反渗透法由于分离过程不需加热,没有相的变化,具有耗能少,设备体积小,操作简单,适应性强等优点。反渗透淡水直接回用于生产工序,浓水污染物含量相对高,跟其他废水混合后再处理

其他废水处理系统回用系统浓水跟油墨酸析后废水、络合废水破络处理后废水及含氰废水破氰后废水混合后,经MEOS系统处理,再经过氨氮吸附和曝气生物滤池处理后达标排放。含氰废水经过二级破氰后,氰化物达标后也进入络合废水收集池。油墨废水酸析后显酸性,直接进入络合废水收集池。络合废水收集池汇集各种经预处理后的废水后,均质均量调节水质后,调整pH3左右,进入MEOS反应系统,此系统包含三相流化床微电解反应和芬顿高级氧化反应两部分。在MEOS反应过程中,可以破除络合态、去除COD,然后进入混凝沉淀系统,澄清后上清液进入氨氮吸附装置,进一步吸附去除部分氨氮污染物,同时起到过滤左右,经过吸附过滤出水进入曝气生物滤池,深入进行吸附降解COD和氨氮物质,确保出水水质满足表3标准达标排放。

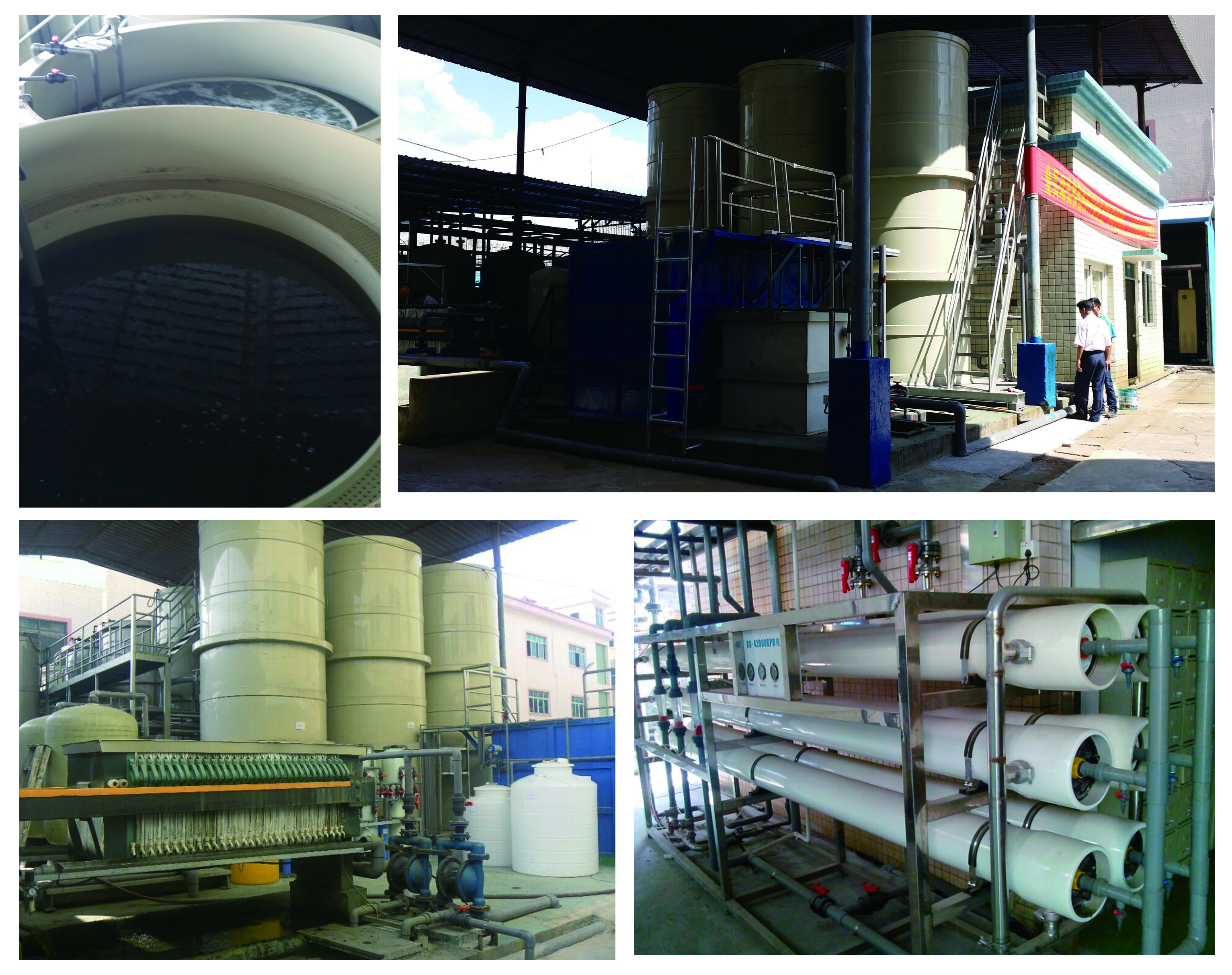

工程图片

电路板废水处理
